自动喷漆线的总控制系统及线路

发布时间:2020-04-02 14:29:42 发布人:荣德机器人

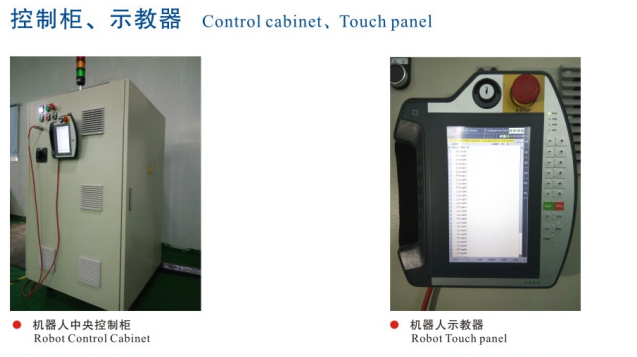

    自动喷漆线的总控制系统采用中央集成式标准控制柜,调试柜可分立,人机界面集中操作控制系统。在控制柜面板上设有手动及自动控制切换旋钮,整条喷漆生产线是横向可实现 PLC自动运行控制和手动运行控制的功能,具有失压、欠压、过流、超温保护、延时关机等功能。对电机过荷和温度超限有自动保护功能,温度控制仪表采用数字显示,PID 调节、模拟量输出控制,仪表参数具有自整定功能, 预热、表干红外加热炉控制采用 PID调节实现控温精度和自动恒温功能。

    喷漆线的PLC可编程控制器、温度控制柜内低压电气元器件选用施耐德或西门子合资产品。电控柜内布线整齐、合理,线路颜色符合要求,所有的设备(包含喷涂设备)均可靠接地。控制柜结构及配件以制作商的技术说明为准,配件符合国家现行标准。变频器控制线与其它控制线及变频器电源线分开布线。 PLC、传感器、变频器信号线均采用屏蔽线。各个控制柜除必要的电气保护装置、仪表、开关显示灯以外,循环风机及加热器联锁控制,即开机时循环风机不运行加热器不工作,关机时,加热器先关闭,15 分钟后循环风机自动关闭。

    自动喷漆线的控制系统的温度显示采用数显仪表,并设有超温报警蜂鸣器,温度设定后,工作时的加温、控温、测温全部自动控制。电控柜内布线整齐、合理,线路颜色符合要求,所有的设备均可靠接地空中走线为桥架式分支部份采用金属走线管和金属软管接到各处单个设备。管道走线,符合国家用电标准。电器元件选用施耐德或西门子产品,所有电器必须保证是正品,不能用仿冒产品。
