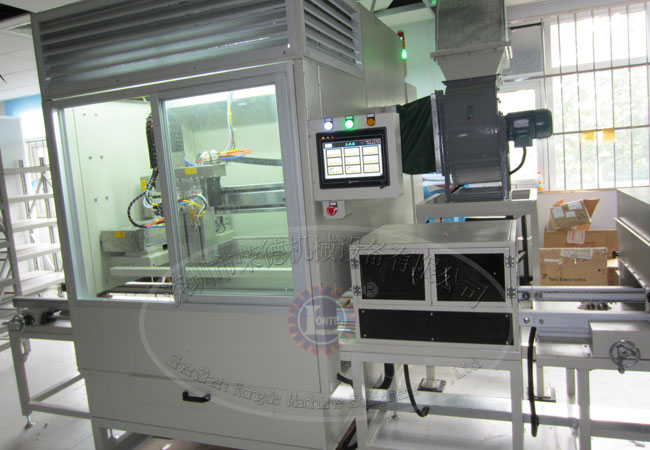

  • 产品名称:三防漆线路板选择性喷涂线

    产品类别:线路板阻焊油墨喷涂设备

产品详情介绍:










三防漆线选择性自动喷涂线技术优势:Technical advantages
1、X、Y、Z、U四轴采用伺服马达控制,运行平稳、精确,精度可达0.02mm。
2、根据喷涂工艺,准备实现各种电路板选择性区域喷涂,同时避开连接器、接地孔等非喷涂区域。

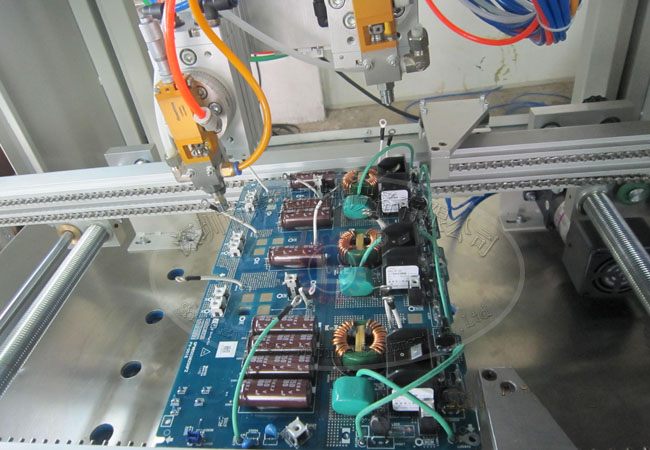

3、配备两个胶阀:针式点胶阀、扇形点胶阀,可实现点状喷涂、扇面喷涂等喷涂工艺。胶阀设有自动清洗装置。
4、可以有效均匀喷涂器件边缘,针式点胶阀可倾斜45°,消除喷涂阴影效应。
5、采用全电脑控制,人机对话。
6、喷涂轨迹编制简单,使用示教编程器在线手动输入喷涂轨迹。
7、先进的监测功能,界面清晰,喷涂轨迹和过程完全可视。
8、区域选择性的喷涂方式,极大地节省了油漆的使用量。

适用范围:Use for paint
对PCB板的多种复杂区域实施选择性喷涂工艺,选择不同的喷嘴以保证喷涂质量,确保达到最佳喷涂效果。

技术参数:Technical parameters


机体部分
外形尺寸
L1300×W1080×H1500 mm
重量
约700kg
PCB输送部分
PCB输送高度
900mm
传送方式
左进右出(或右进左出),链式传送带
传输马达功率
AC220V/100W
宽度调整
手动调整宽度
控制部分
控制器
工控电脑+运动控制卡
控制软件
TSC-4+Windows
编程方式
CAD导图/示教在线编程
存储容量
160GB
运动部分
轴数
X、Y、Z、U四轴
X、Y、Z轴驱动
伺服马达+滑动模组
最大移动速度
800mm/s
工作范围
500×550×130 mm
U轴驱动
伺服马达+减速箱
旋转角度
360°
定位/重复精度
0.05mm


喷涂部分
PCB板大小
MAX:450×500mm
PCB板元器件喷涂高度
MAX:50mm
环境要求
电源
220V/240V 50-60HZ
压缩空气
6kg干燥压缩空气

深圳荣德-25年研发生产自动喷漆机专业经验,根据客户要求订做,免费提供试喷打样及技术咨询,免去您购买后的后顾之优.欢迎咨询www.chinarongde.com
