测试PCB阻焊油墨自动涂覆喷涂设备性能的方法

发布时间:2022-09-20 14:19:25 发布人:荣德机器人

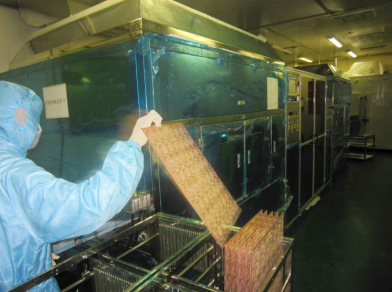

    1. PCB阻焊油墨涂覆设备的生产板能力:
    测试方法:
    1、分别取厚度0.8-5.0mm裸铜板,尺寸400*400mm(依隧道炉最小尺寸测试)、630*1100mm各5片
    2、开启机器后分别以2.5-4m/min的线速从入料口投入并试喷
    接受标准:无卡板,掉板,进板顺畅

    2.喷出的油墨均匀性:
    测试方法:
    1、取24*43inch光铜板从入料口投入
    2、喷涂湿膜厚度80um预烤后空曝光正常显影后烤(预烤后膜厚约30um±3um)
    3、后烤后使用油墨测试仪9点法测量;计算方法:{1-(max-min)/(2*avg)}*100%
    接受标准:厚度均匀性≥90%

    3.油墨厚度:
    测试方法:
    1、取线路板线路完成铜厚1.5OZ试喷,湿膜厚度80-85um
    2、正常生产至后烤结束切片确认
    接受标准:常规1.5OZ铜厚线顶≥10um,线角≥10um,铜面≤40um;孔边无聚油(大铜皮密集散热孔区域(例图)不在此列),塞孔设计BGA油厚不超出PAD35um。
    (备注:完成铜厚<2OZ一次喷涂完成;完成铜厚≥2OZ两次喷涂完成;)

    4.堵孔率:
    测试方法:
    1. 取线路板完成铜厚1.5OZ试喷,成品孔径0.20mm
    2. 计算方法:堵孔数/总孔数*100%
    3. 注:大铜皮密集散热孔区域不在此列。
    接受标准:成品孔径0.20mm堵孔率小于3%

    5.不同油墨切换:
    测试方法:
    1、搅好2组不同种类油墨,分别倒入2套油墨罐内
    2、开机后先选择“油墨一”试喷
    3、开始计时,同时选择“清洗”管路、檫枪并切换“油墨二”
    4、现场操作确认3套油墨系统
    接受标准:3套供墨系统,可自由切换,换油及收油时间小于10min

    6.产能产速:
    测试方法:
    线速4.0m/min,生产板件尺寸按18*24icn(458mm*609mm)以长边当宽幅投入
    接受标准:阻焊油墨自动喷涂设备出板速度6块/min
