钕铁硼磁钢自动喷涂生产线技术方案书

钕铁硼磁钢喷涂生产线设计中贯彻技术进步的原则，吸收国内外同类产品喷涂生产线先进成熟的经验，结合现有厂房的情况，在保证质量的前提下尽量节约投资。所有设备严格按照国家的相关标准进行设计，确保达到使用要求，且运行可靠、操作简单，维修方便。

磁钢喷涂生产线设计依据
场地区域：L52150*W43350*H3000mm
工件名称：磁钢
工件材质：钕铁硼
网盘尺寸：600*600mm
生产节拍：3-4min/2盘（双面喷涂）

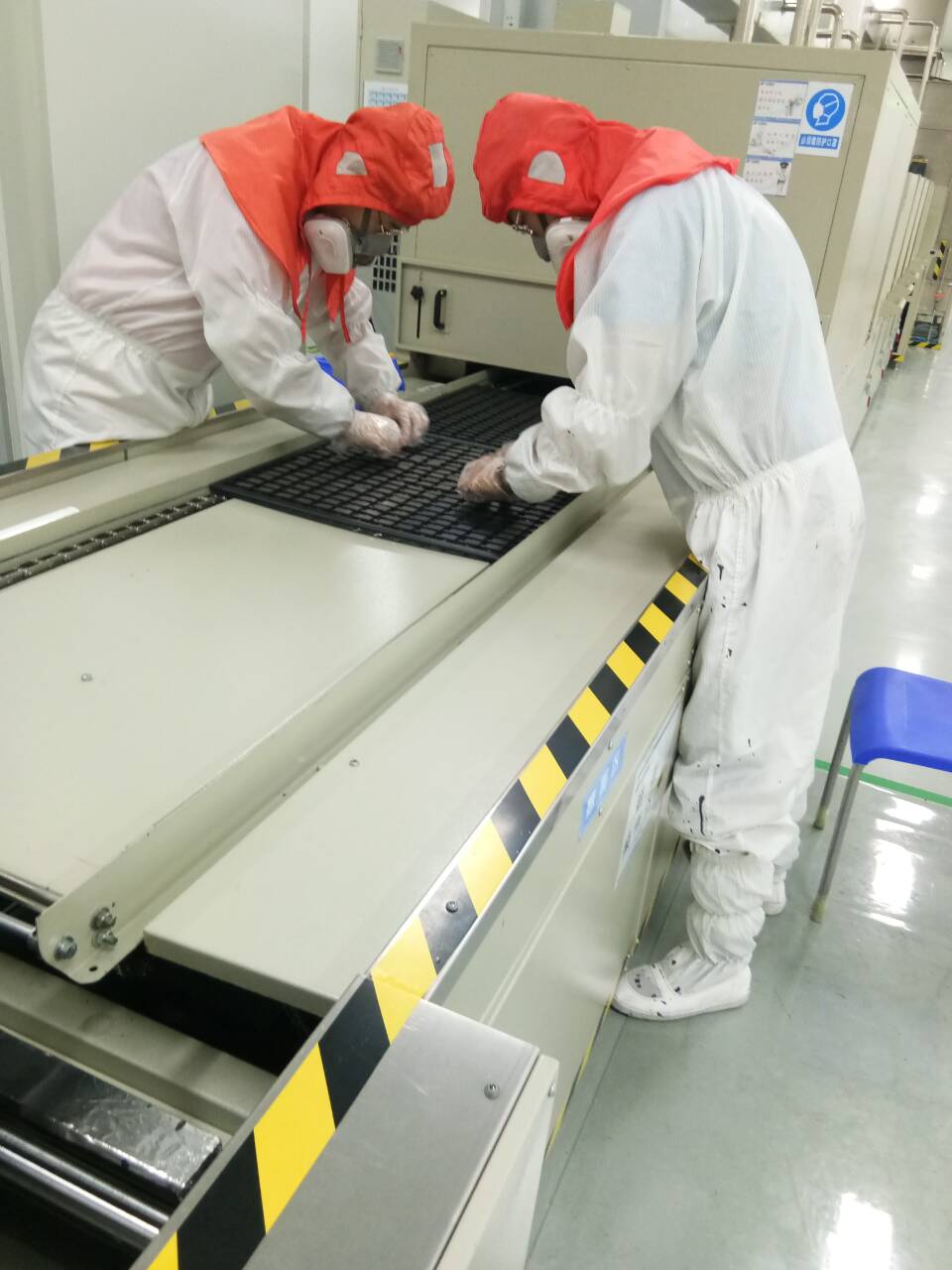

输送方式：自动喷漆线采用步进式输送，烘干线采用连续式输送
喷漆方式：往复机械臂
漆雾处理方式：水帘水洗式，废气处理设备
除尘方式：送风除尘

磁钢喷涂线设计整洁整齐美观，标示明确统一。除尘柜两端设计气动门装置，防止灰尘外溢。喷漆柜两端设计气动门装置，喷房呈微负压，防止油漆气味外溢。喷漆房、调漆房、泵浦房安装可燃气体报警器。自动喷枪，为低压高雾化喷枪。可在触摸屏上数字化调节喷枪的油量、雾化和喷幅大小。采用固瑞克泵浦供油，油漆搅拌采用升降气动搅拌。配置自动清洗系统，对管路、喷枪系统全面清洗。调漆房、泵浦房，更衣室室内有供排风系统。

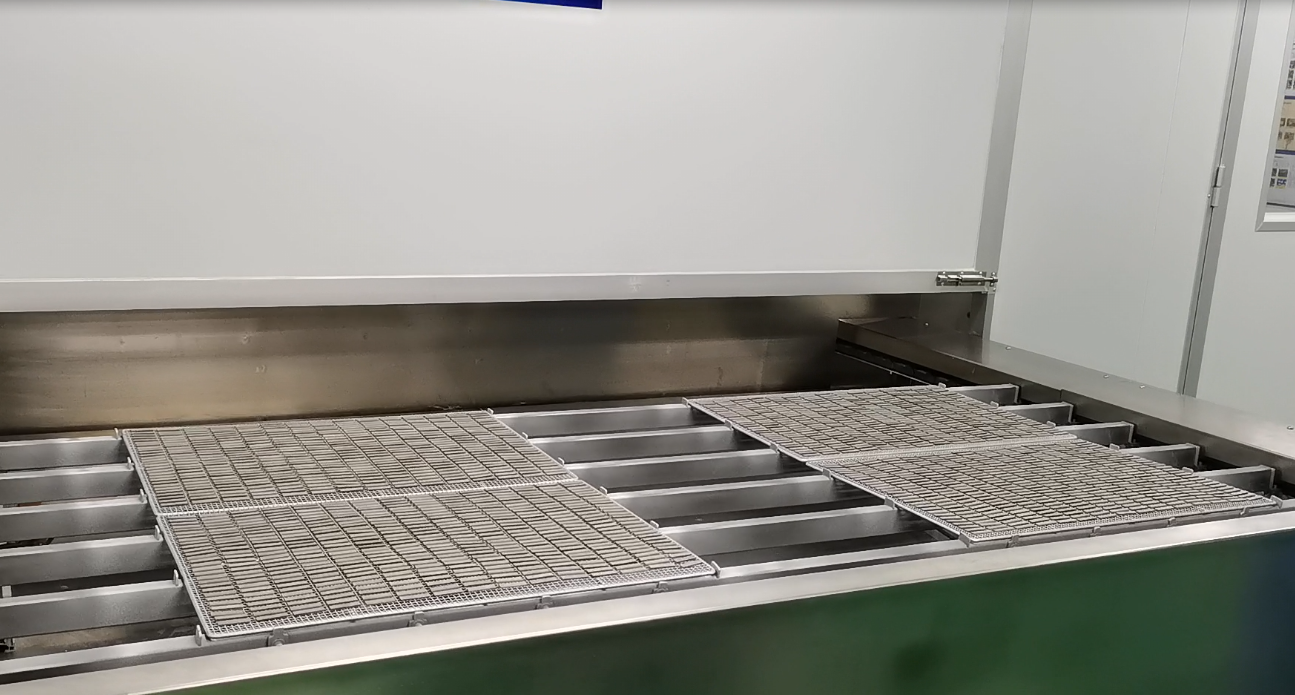

钕铁硼磁钢喷漆线、烘干线为可调速分段链条，可实现不同产品的喷涂、烘干时间相互匹配，各段链条之间网盘可平稳过渡。喷漆线链条串杆可拆卸，方便清理及保养。烘干炉的温度控制可在触摸屏进行设定，方便用户操作及管理。
