自动喷漆系统的水幕喷漆柜总体要求

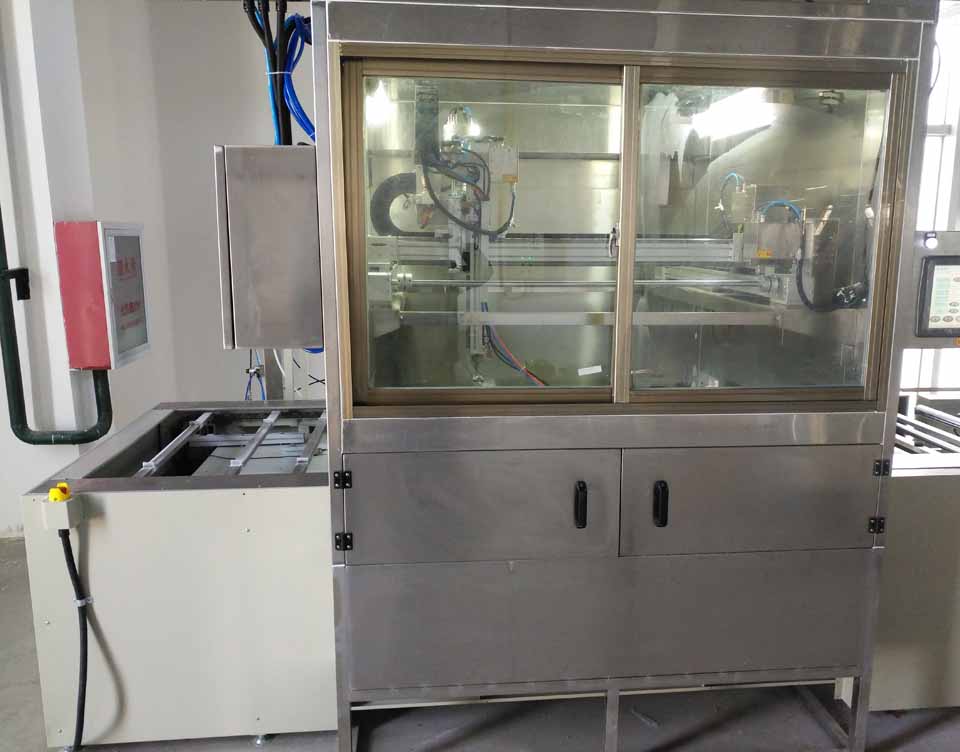

自动喷漆柜类型为水帘式喷漆柜，喷涂窗口尺寸：2000宽×2500深×1900高。，水箱深600，采用2mm厚SUS304不锈钢制作，铺格栅，防止零件掉入水中。配可升降手动旋转台，上铺橡胶板，直径Φ600，承重50kg以上。喷漆柜顶部和侧面安装防爆灯，光照度要求不低于650lux。喷漆柜内壁采用1.5mm厚镀锌钢板制作，平滑不积尘，利于清理，壁板之间在组装时应涂密封胶，立柱用3.0mm厚的钢板制作，并用镀锌型材制成，淌水板及其他与水接触部分均采用SUS304不锈钢板制作，淌水板上部设溢流槽。

喷漆柜应具有自动补水装置，采用浮动球阀自动补水，设计补水管道和开关，以方便工人进行补水，需考虑补水管道的出口高度，以保证喷漆柜内污水不会被反吸到补水管道。喷漆柜的设计应配置污水泵，布置排污管道与厂房外的污水处理池连通，管道铺设应防止污水倒灌至水箱。喷漆柜旁设压缩空气接口，配2个油水分离装置，并配备2个压力表和1把气枪，压力表要求精度等级达到1.5级，经南方公司计量中心检定合格。喷漆柜两侧安装喷枪挂钩。

自动喷漆系统的空调送风系统主要由微电脑控制器、空调主机等设备组成，设备安装在厂房外，从厂房外吸进新鲜空气。进风口应低于排风口2米以上，距地坪不低于2米，进风口设牢固的金属网，防止异物或生物被吸入。微电脑控制器采用全中文液晶显示手操器，与温度、相对湿度、压力等信号输入和输出设备构成机组的整个控制系统；此控制系统操作界面友好，系统的安全可靠性好，控制精度高，可设定喷漆室内的温度、相对湿度、微正压力并实时显示，控制功能齐全。
