自动喷漆烘干线的水帘喷漆室

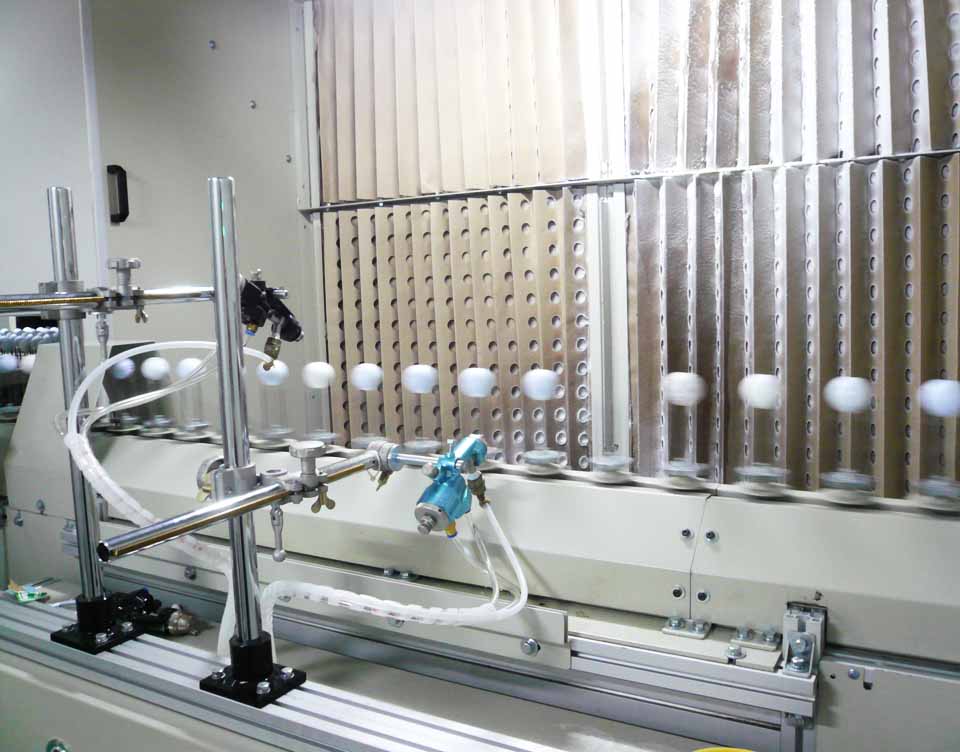

自动喷漆烘干线的水帘喷漆室外形尺寸为3000mm(L)*2300mm(D)*3500mm(H)，室体采用板厚1.5/2mm镀锌钢板折弯螺母连接安装，框架采用□50#、□100#方通焊接，室体后有易拆式检修门，方便内腔定期清理，循环水池采用板厚2.5mm不锈钢板折弯焊接，水池后面设有过滤器、溢流管和排污管。

循环装置由循环水泵、水帘板、溢流槽和循环管路，水帘板采用&1.5mm厚SUS304不锈钢拆弯，溢流槽采用&1.5mm厚SUS304不锈钢拆弯，循环水管采用2.’’镀锌钢管，溢流管和排污管排水采用2.1/2镀锌钢管。内层喷洒采用螺旋型喷咀雾化水气捕捉漆雾采用水帘、喷淋捕捉加迷宫折板可高效去除漆雾，无堵塞污水泵50WQ30-20，扬程20m 功率3kw，水池侧面配SUS304不锈钢滤网,方便过滤油漆颗粒，气水分离器，内设拆流板漆雾二次处理后设多层拆叠气水分离板分离水气，气水分离隔板：δ=1.5mm不锈钢板，调节支撑架50方通焊接，在室内顶部设有照明灯具满足喷涂作业亮度，防爆照明灯具220V40w*2，飞利浦品牌。排风系统根据新的环保要求采用集中排放，废气汇总到集中排放管道到厂房外，废气排放管采用 1.0mm镀锌钢板。

自动喷漆烘干线的油漆烘干炉外形尺寸为25000(L)×1900(W)×3000(H)，烘干温度为室温-120℃可调，加热方式采用外置运风式燃气加热，加热功率为28万Kcal/h，烘干时间为40-50min（V=0.8m/min）主体框架采用□50#、□120#方通焊接，输送链支撑采用 □140方通焊接，快速拼装式保温板，板厚100mm+120K岩棉板，炉内壁板Q235δ1.0镀锌钢板，炉外壁板Q235δ0.6镀锌彩涂板，炉内循环风管采用1.2mm镀锌钢板折弯，炉外包边采用板厚1.5/2mm镀锌钢板折弯，炉内循环风管有吹风咀及吸风口，风量可调节，炉门进出口装有防型门，减少热空气外溢，采用下吹上吸之混风形式，确保工件之恒温差在工件截面±5℃以内，废气集中排放可调节。
