产品详情介绍：

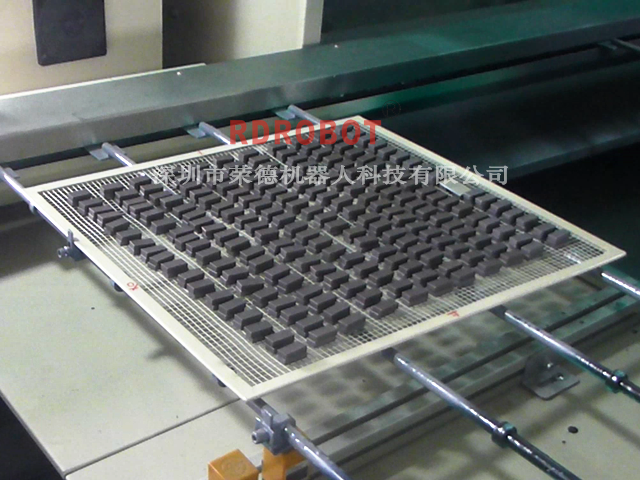

钕铁硼方片或方块步进式在线五轴往复式喷漆生产线，手动除尘→上件→预热→五轴自动喷漆→表干→冷却→下件，应用于磁环磁铁大批量连续性喷涂生产。
在线视频观看：http://www.chinarongde.com/pipelined/17-131.html

一、自动喷漆生产线
规格：L8150*W1380*H850±20mm
动力部分：电子调速范围1-5m/min可调，工艺速度3m/min。
二、手动除尘柜
规格：L1200*W1500*H2000mm，配置手动旋转台
三、预热烤炉部分：自动恒温，连续可调，1M*1段。

四、在线五轴自动喷漆机
五轴运动部分：
X1轴：喷枪左右运动，行程600mm，速度范围0-1.5m/s
Y2轴：喷枪前后运动，行程600mm，速度范围0-1.5m/s
Z3轴：喷枪上下运动，行程300mm，速度范围0-0.3m/s
W4轴：喷枪垂直方向摆动，行程0-180度，速度范围0-60°/S
T5轴：喷枪水平方向摆动，行程0-150度，速度范围0-60°/S

五、喷涂部分及供油部分
涂料粘度＜25S（岩田二号量杯），涂料适用于油管输送。
六、五轴机配套水帘式喷漆柜
抽风室内装有多个可调球形PVC雾化喷嘴，形成二次花撒增加除污效果。
七、表干烤炉部分：自动恒温，连续可调，1M*1段。
八、过渡线（二期工程）
九、烘干线（二期工程）
十、净化供风机组
十一、高效过滤器
十二、泵浦房工作台
十三、风管工程
十四、废气处理柜：废气过滤，将废气通过多层过滤再排放到大气中，减少环境污染。
