工装板生产线上的升降往复装置介绍

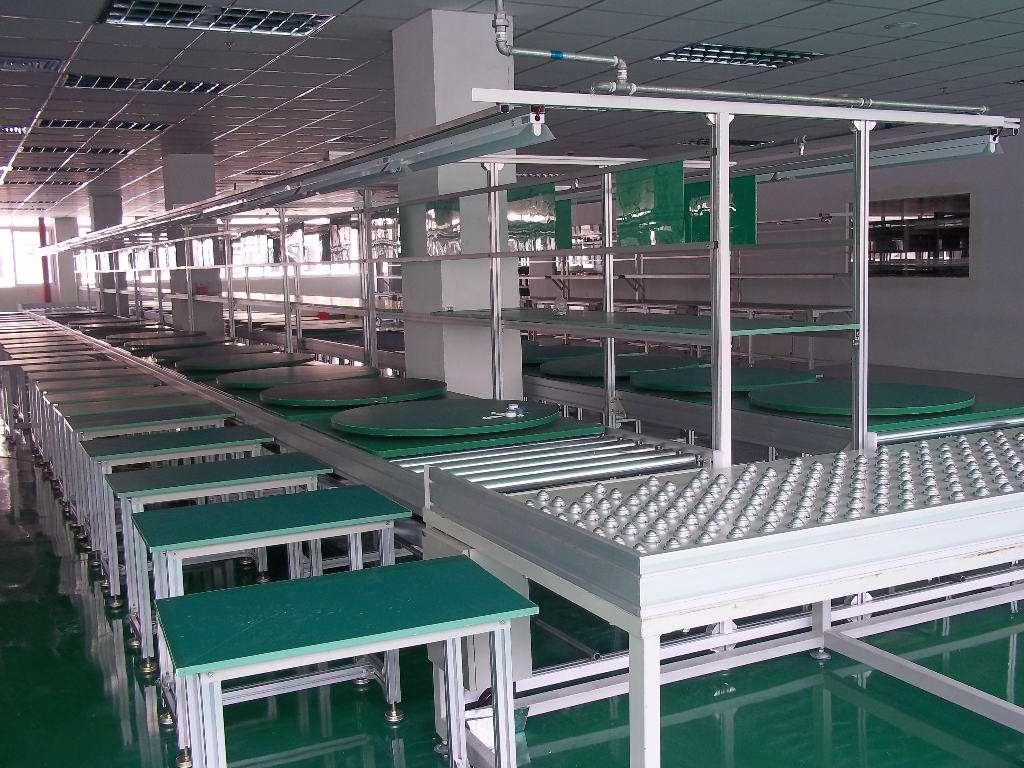

生产线上的工装板共用240块，外形尺寸为1000(W)×1200(L)×32mm(H)，采用30mm胶合板制作，工装板上表面贴层2mm厚绿色防静电胶皮，下表面贴层硬质防火板，在工装板两侧边开有35×80mm阻挡槽，槽口设有L型挡板和6mm厚优力胶，四周角为R50mm圆角，在工装板底面设有2条W25×L900×H2mm导电铜条，工装板表面对角处设有一套两位万能插座（科业牌），两侧边各设两个导向轮。在工装板上设有0~60°可调节斜撑支架和50mm厚带静电布高密度EVA棉。静电布外设有魔性贴。

双斗往复式升降机外形尺寸为L2950W1640H3700mm，升降机框架采用5050mm加厚方通，围板采用5mm厚绿色阳光板，周边圆角铝包边，吊斗上下运动采用3HP闸车马达作动力，工装板进出升降机动力采用两台180W台湾产带闸车牙箱马达带动50mm宽T型防滑皮带，工装板进出调试线及老化线为不断电，整机控制通过行程开关、光电开关及PLC机控制。调速采用变频器调速，使得提升机运行为慢速启动，高速运行，低速停止。为了便于维护和调试，控制上设手动和自动两种功能，设计节拍：老化线升降机为30秒，静载荷为100KG。

双斗带电移载小车外形尺寸为L2900W4400mm，支架采用5050mm加厚方通，工装板进出移载机动力采用两台180W台湾产带闸车牙箱马达带动50mm宽T型防滑皮带，小车横向平移采用2HP闸车马达，工装板进出移载小车为不断电。整机控制通过行程开关、光电开关、变频器及PLC机控制，运行方式为慢速启动，高速运行，低速停止；为了便于维护和调试，控制上设手动和自动两种功能，设计节拍为30秒，静载荷为100KG。小车两侧设有高度为500mm护栏（护栏表面包胶处理）。

返板升降机外形尺寸L1435×W1050×H800/400mm，采用“X”铰链式结构，框架采用40×40mm加厚方通焊接成型，围栏采用30×30mm铝型材和冲孔板折制成型，吊斗上下运动采用一套80×200mm气缸作动力；工装板进出升降机动力采用140W台湾产牙箱马达带动两条50mm宽T型防滑皮带传动。控制采用行程开关(日本OMRON)、电磁阀(台湾Airtact)及PLC机(日本三菱)控制。在包装处升降机设有光电开关及手控按钮阀。设计节拍15秒。
