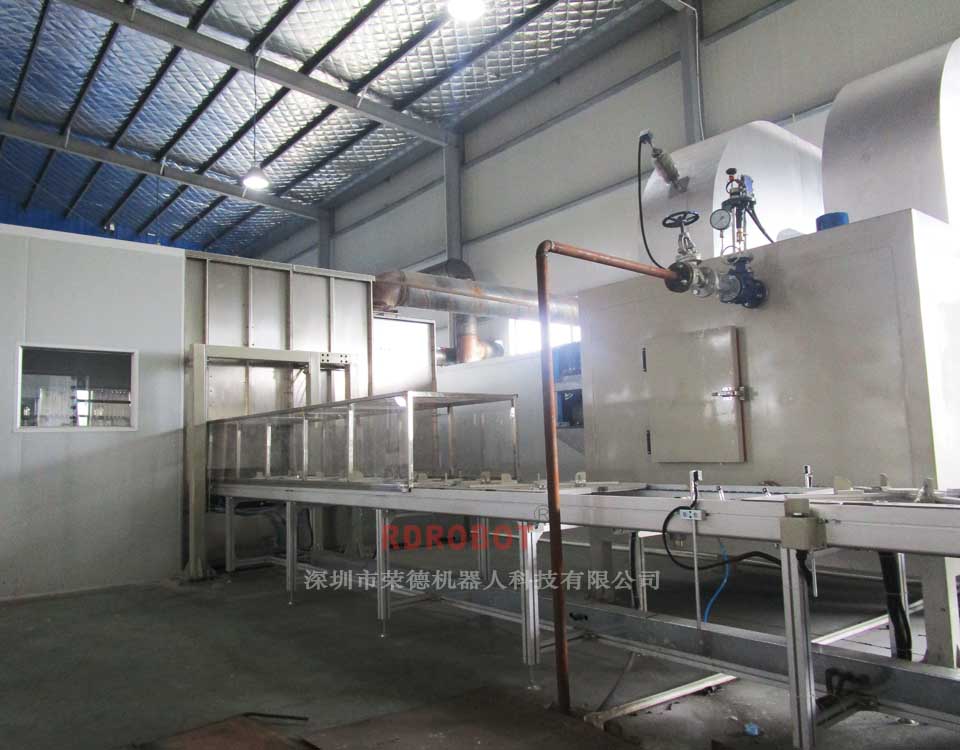

喷涂自动化生产线的电气控制系统

喷涂自动化生产线采用PLC作为整个控制系统的主要部分，主要用于接收工件旋转装置和往复运行机构的实时状况；在触摸屏上可设喷涂参数、喷涂距离、进枪、退枪、开枪、关枪、暂停、喷枪延时等功能，并根据接收的实时信息情况，经过控制程序的运算和处理后，发出相应的输出信号对现场喷涂生产线设备进行控制，以实现对机械设备按照工艺要求的动作时序完成整个工作过程。

电气控制程序中设有相关设备的互锁及连动逻辑时序，以实现整体系统的安全可靠运行。PLC的输入采用光电隔离，输出采用继电器隔离，可以保证信号输入、输出的可靠性与稳定性。系统采用人性化的图形显示界面，进一步提供人机友好操作功能。

喷涂线的电气系统具有一定的数据存储功能，每一种工件的喷涂程序编制一次进行编号存储，以后可直接调出即可，系统可存储百余种工件的喷涂程序。触摸屏、PLC、变频器等选用进口品牌，其它主要电气元件选用西门子、施耐德等品牌，确保质量及自动喷涂设备运行可靠。

故障报警系统具备紧急停车位置记忆功能，恢复时可自动识别停止位置并自动喷涂，还要具备空气压力不足、机械与电气故障、喷涂旋转车防打滑检测等故障声光报警功能。断电记忆控制是通过PLC掉电保持地址对当前脉冲记忆,恢复时能够准确同步脉冲继续正常运行，需要人工干预时，可由人工手动操作喷枪完成后续喷涂工作。
系统联锁的零件输送旋转车在接通控制电缆并发送信号后整个系统才可启动，自动喷涂装置与零件旋转车也需联动。
