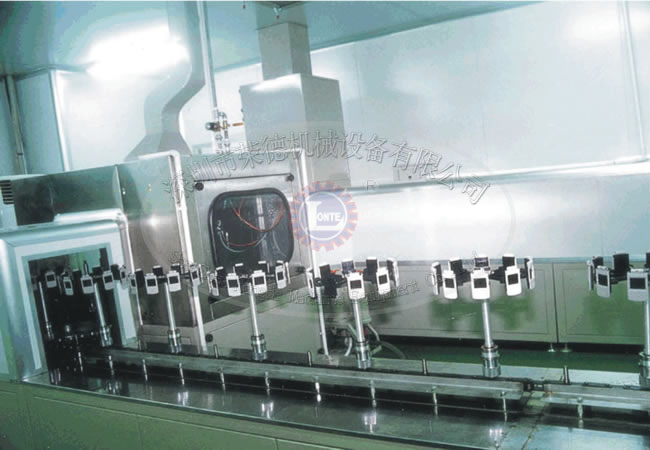

Spindle喷涂打样线的净化车间与废气装置

Spindle喷涂打样线适应开关、插座类面板喷涂， 产能大于4000PCS/小时(86*86尺寸面板产能)， 需喷涂加工产品大小86mmx86mm(喷涂件上限长350mm，宽100mm，高50mm)。整个喷涂生产线体是非标定制的，车间洁净度要求高，需要打造无尘喷涂净化车间。

净化车间地坪用标准自流平耐磨型环氧地坪涂装，隔墙及吊顶：隔墙采用50#岩棉彩钢板。吊顶采用50#玻镁彩钢板（喷房与车间都需做吊顶），自动感应货物门，1590多人双吹风淋门。，车间安装隐蔽LED灯，喷房及供油房安装防爆灯。车间与喷房照明度需达到350LX-500LX之间，车间高度为3米，喷房高度为2.6米。

喷涂线设计喷涂的产品为底漆+面漆二喷二烤，需设计成可接驳的方式，底和面可以单独使用。以5米/分钟为准，底漆段流平时间为3分钟，IR烘烤需满足12分钟；UV段流平时间为3分钟，IR烘烤需满足5分钟。输送链采用导轮式1-15米可调，喷房外部做玻璃安全窗，主体采用不锈钢做三面水帘，后部设过滤捞渣槽。线体炉用彩钢夹芯板，炉内用不锈钢板，且安装万级送风与抽风。

净化与废气装置的喷房供风系统设湿帘过滤-65%初效过滤-85%中效过滤-99.9%高效过滤。喷房洁净度要求万级:每立方米0.5um尘点少于352000个（喷房过道装吸顶空调方式）。加工车间温度在20℃-26℃。湿度在40%-70%.（采用吸顶空调方式），供风与抽风做变频器控制。供风口采用欧洲标准高效过滤网，可拆装。外框采用铝型材，滤材需进口材料。废气处理采用喷淋处理。水槽需用不锈钢材料制作。漆雾处理率要达到 95%以上。废水处理由设备厂商负责管道，水泵，控制系统。并把管道接置一楼我司的水池（楼高为14m,水池需乙方按二涂二烤容量设计，甲方施工）。
