单双层倍速链自动生产线设备的配置要求

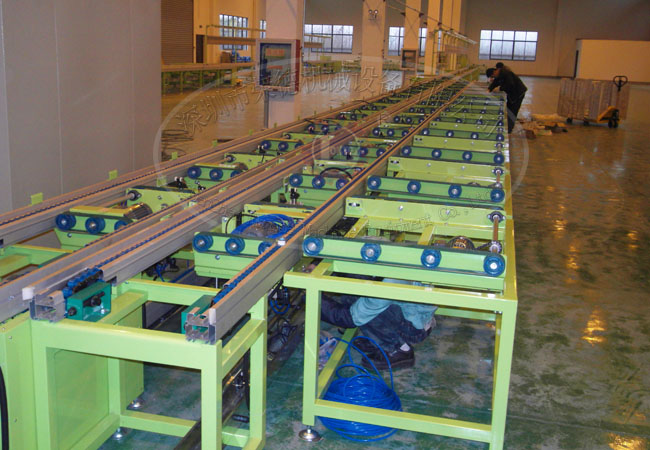

单双层倍速链自动化生产线设备由回流升降机构，两层式倍速链流水线，单层式倍速链流水线，升降过道机构，换线移栽机构、变频器、欧姆龙接近感应器、电磁阀、变频电机、调速电机等相关配置组成，并采用多段式拼接连线，上层生产流水线支撑型材采用重型倍速链专用型材，下层采用轻型倍速链专用型材。

1.倍速链配置要求
整套自动生产线设备分为两部分其中一部分为上下两层式回流行倍速链，另一部分为单层上方流水式倍速链。每个部分分多段式拼接每段长12m不足的按照实际长度加工。整体用60*60*4mm方通焊接机架，表面烤漆处理，每段需配备气源过滤器1个安装在中间位、快速接头5个以及插座3个均匀分布在流水线上,中间布200*100mm厚1.2mm镀锌线槽以及1寸镀锌气管，马达采用750W台湾变频电机，采用尼龙倍速链。

2.回流升降机配置要求
框架采用40*40*3mm方通焊接制作，表面烤漆，升降气缸采用亚德客气缸，平移电机采用台湾调速马达，限位感应器用欧姆龙品牌，定位支撑采用上银重型导轨。升降气缸需按照实际情况安装在两侧，升降负重50Kg时需保持平稳无晃动；治具板在平移机上需保证水平平面度公差要控制在0.2mm以内；其他面要用烤漆板密封。

3.升降过道机构技术要求
框架采用60*60*4mm方通焊接制作，表面烤漆处理，电机采用台湾变频电机，平移电机采用台湾调速马达，限位感应器用欧姆龙品牌。升降台负重50Kg,升降时需平稳，需整体加封板密封，在中心顶部配过线槽与1寸气管。
