悬挂式喷涂生产线的悬挂系统和控制系统

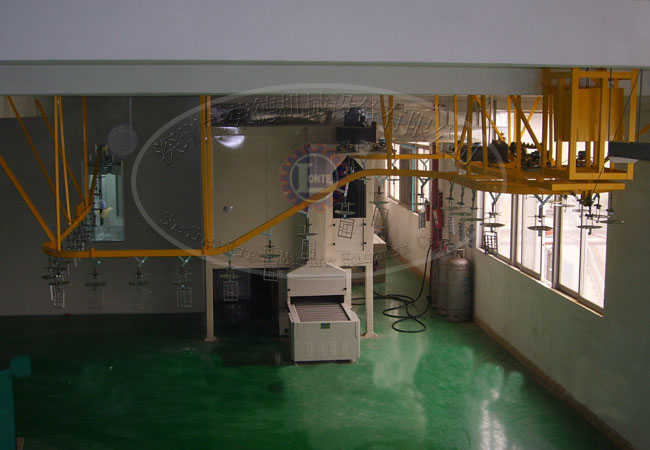

喷涂线的悬挂系统
①、悬挂输送系统：驱动装置采用变频调速驱动；涨紧机构采用重锤涨紧，轨道连接方式为法兰式；润滑系统采用先进的自动润滑装置，整体具有运行平稳、可靠、无卡滞、无滴油、无杂物脱落、无异常噪音等现象。
②、工件在运行过程中具有接地良好，无掉落现象。
③、整个输送系统设置安全运行、过载保护装置，在关键工位处（前处理入口、烘道入口、自动喷涂、载荷、卸荷工位处）设置悬链紧急停止按钮。
④、吊具结构设计要求，乙方根据甲方产品结构提供图纸
⑤、工件防护装置：全线设置接油（污）盘装置，以防滴油、掉渣使工件受污染

喷涂线的控制系统
喷涂生产线的控制系统重点介绍下电控柜内线路布置。控制面板设计采用触摸屏模拟工艺示意图，系统控制采用PLC及触摸屏，各工序处于正常状态时灯持续亮，在异常状态下灯光闪烁。

设自动及手动两种控制模式，在自动控制模式下，按下自动启动按钮，系统将按顺序自动投入运行，按下自动停止按钮，系统将按顺序自动停止；在手动控制模式下，喷涂设备可独立进行启动。整个系统的运行在触摸屏上设有模拟工艺流程图，可以直观的观察系统运行状态，若有故障发生，模拟工艺流程图会显示故障点，并设有声光报警。

所有电器安装均符合安全要求，电气控制系统的设计应考虑各分系统相互之间必要的电路联锁，提高整个电气控制系统的安全性能。整个系统电器与接地点接触良好，并作好标示。所有电气控制柜内设置进排气装置，确保柜内电器元件散热良好。
